液環真空泵分類

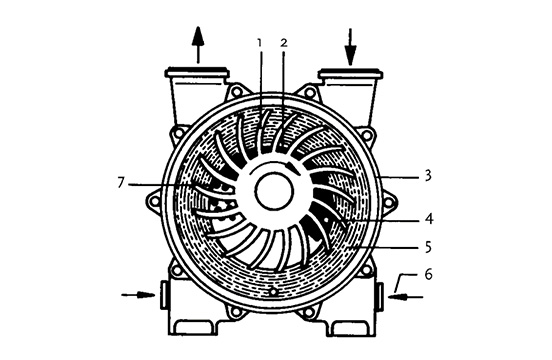

常見的液環真空泵只有一個葉輪，其結構更加簡單，當壓力低時其抽氣效率也低。如果是兩個葉輪他們會采用一根心軸聯接因此其真空度更高。其主要分為單作用和雙作用液環泵。其中單作用液環泵屬于單偏心結構，當葉輪旋轉一次就會產生一次吸氣和排氣過程。雙作用液環泵葉輪與泵體形成雙偏心結構，葉輪沒旋轉一次會有兩次吸氣和排氣過程。在相同抽速條件下，雙作用泵的尺寸要比單作用的小。重量更輕、抽速較大效率也比較高。按排氣通道分類，錐體液環真空泵的進氣和排氣通是分配器，分配器伸入葉輪內部，氣體從徑向進入和排出泵的工作腔。所以，又稱該泵為徑向進排氣的真空泵。其優點是氣體可以全寬范圍地進入和流出葉輪，降低了水力損失，泵的效率較高，缺點是分配器結構較復雜，排氣口為剛性排氣口。
液環真空泵運行模式分為三種為閉式循環、半開式循環、開式循環。閉式循環顧名思義是在一個封閉系統內，這種結構工作液并不會出現被污染情況，其風險更低。想要工作液能夠完全再循環，需要對回流工作也進行冷卻處理。半開式循環其工作液能夠回流到泵內，確保泵的溫度保持在穩定范圍內，而多余的液體會被排出。在既定吸入壓力下，為了確保無汽蝕運行需要加入少量新鮮液體，并與開式循環相比能節約50%的水。開式循環適用于用戶可以提供足夠工作液的場合，其工作液會不斷被排出。
